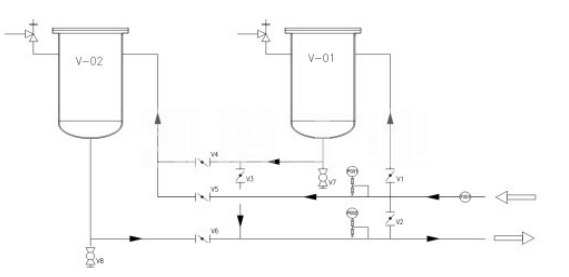

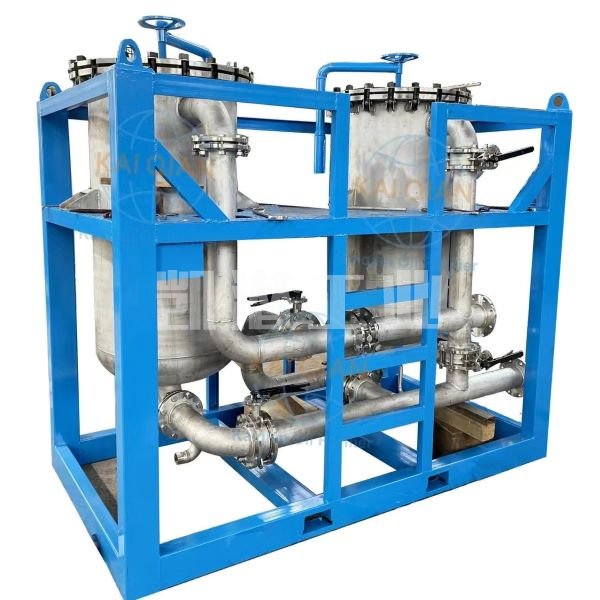

撬裝式油過濾裝置如下圖所示。 通過蝶閥（板閥）的切換，可以實現過濾釜過程連接的切換功能，兩個過濾釜可以串聯使用。

系統閥門及工藝：



設備進出口設有監控壓力表，過濾器本體1、2的頂部裝有_泄壓閥，確保設備在使用過程中不超壓。

V1/V3開啟，V2/V4/V5/V6關閉，設備僅使用V-01完成濾波工作。

V5/V6開啟，V1/V2/V3/V4關閉狀態，設備僅使用V-02完成過濾工作。

V1/V4/V6打開，V2/V3/V5關閉，V-01和V-02裝置串聯完成濾波工作。

V2打開，V1/V3/V4/V5/V6關閉，設備斷開，流體不通過過濾器。
